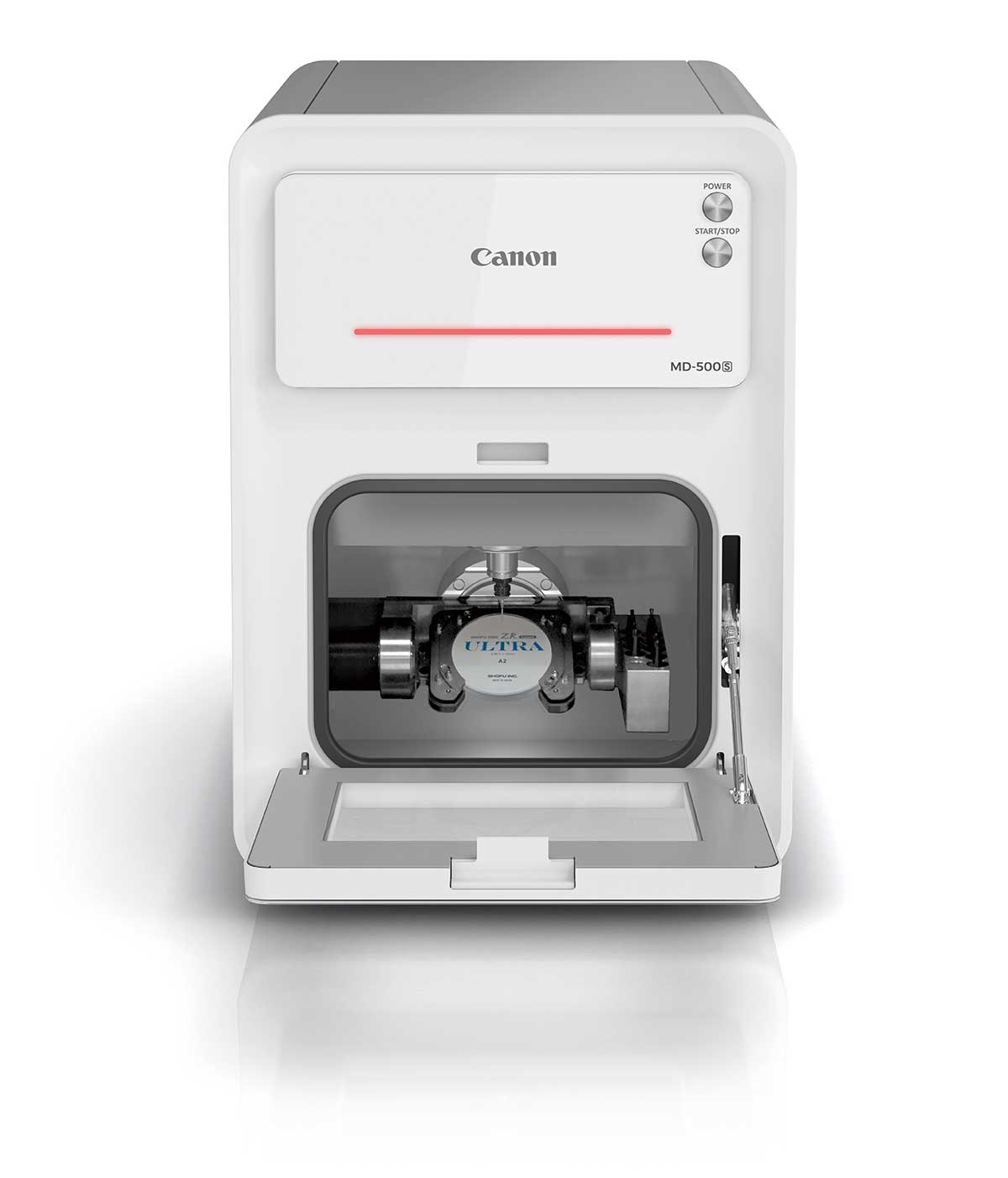

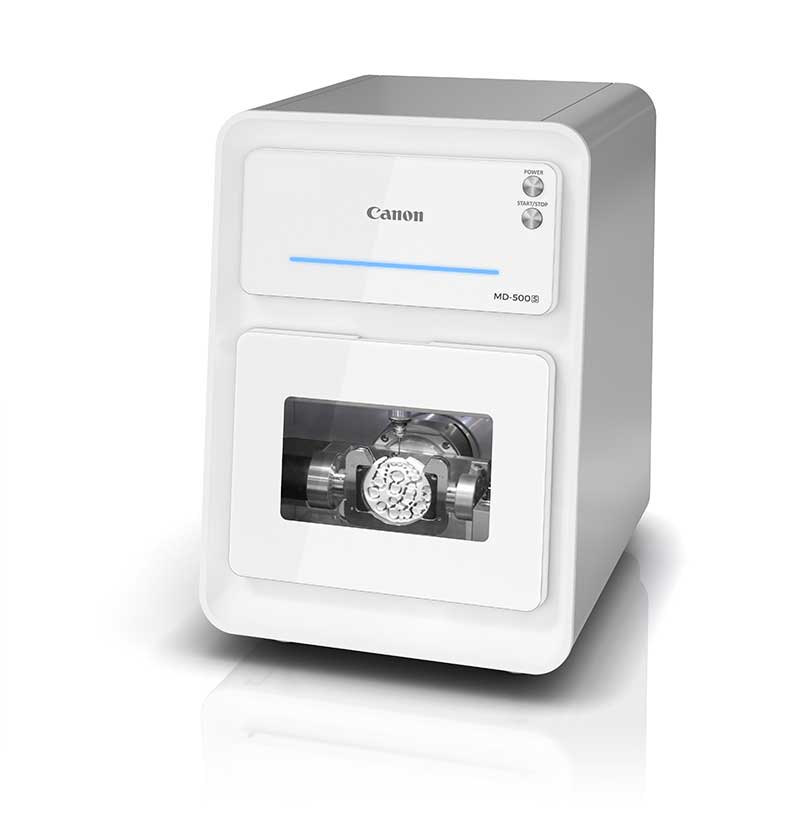

MD-500Sは
キヤノン電子株式会社が
工業用小型加工機で培った技術と経験を応用して開発された歯科用ミリングマシンです。
高速加工と美しい加工面性状を特長に持つハイエンドのミリングマシンです。

高剛性により高速でも高精度な加工が可能
高剛性と安定加工

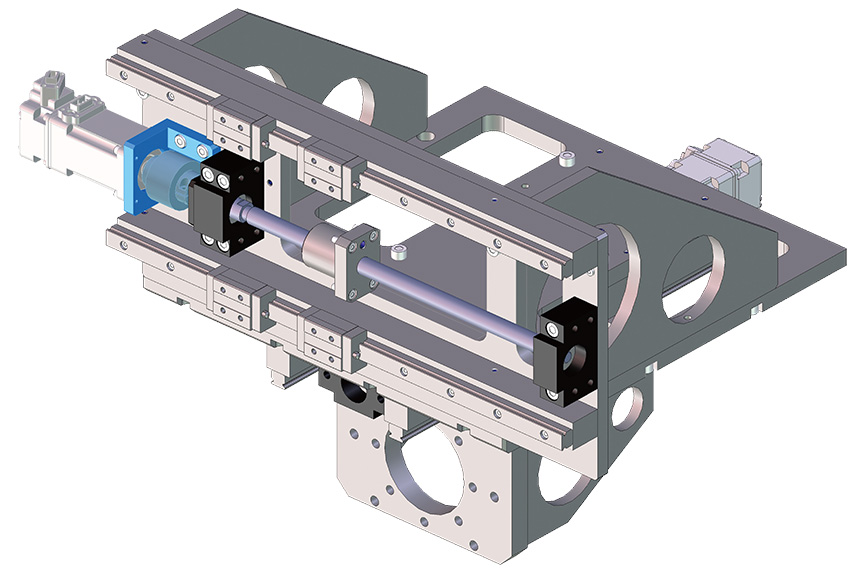

X,Y,z軸を1フレームベースに集中配置することで高い剛性を実現。ミリングバーの先端のブレが少ないホルダ固定の主軸とリニアガイドとボールネジの構成により、精密位置決めを可能とし、安定加工を実現しています。
キャリブレーション不要
X,Y,Z軸には高精度リニアガイド、ボールネジ、A,B軸には精密制御用高精度減速器を採用したことにより、位置ズレを低減させました。これらの機構により、キャリブレーション作業が不要になりました。

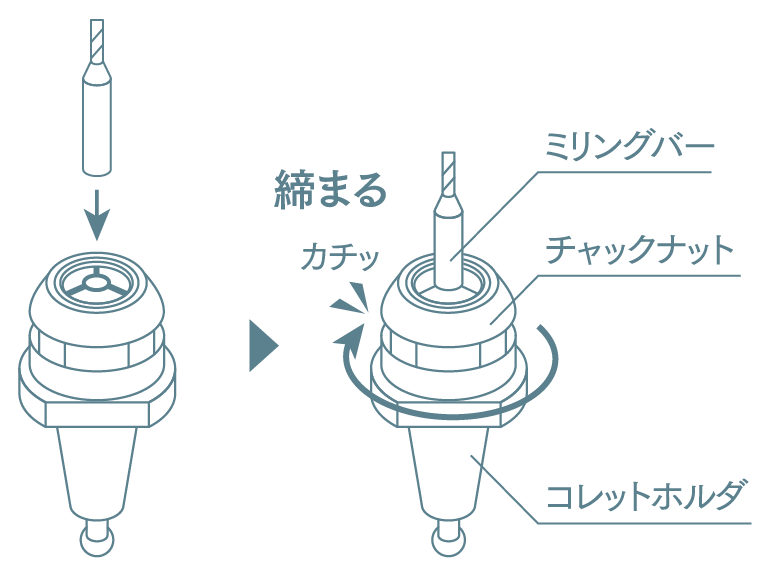

高い保持力を可能にするホルダチャック方式
ミリングバーをチャックナットで締付けて固定するため、ミリングバー把持力が高い機構となっています。回転によるブレが軽減されるため高精度な加工が可能です。
ハイスピード加工 最短5分
GO2dental(松風仕様)のハイスピードモードにより加工時間の短縮を実現しました。症例に合わせて高速加工のハイスピードモード、高精度加工のスーパーファインモードをご選択いただけます。
ハイスピード | スーパーファイン(標準搭載) | |
---|---|---|
小臼歯 | 5分 | 12分 |
大臼歯 | 10分 | 18分 |
※ハイスピード、φ2.0,φ1.0仕上げ
※小臼歯:松風ブロックHCハードⅡ・・・Sサイズ/大臼歯:松風ブロックHCスーパーハード・・・Mサイズ
※バーの測長時間、初期・終了動作を除き、材料を実際に加工する時間を表記しています。
※形状やブロックのサイズによって加工時間は変わります。
※ハイスピードモード、スーパーファインモードは弊社GO2dentalの加工モードです。

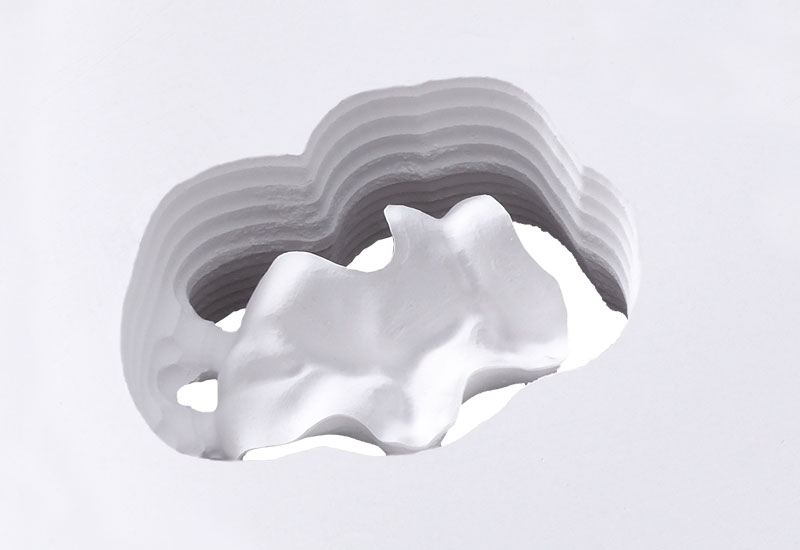

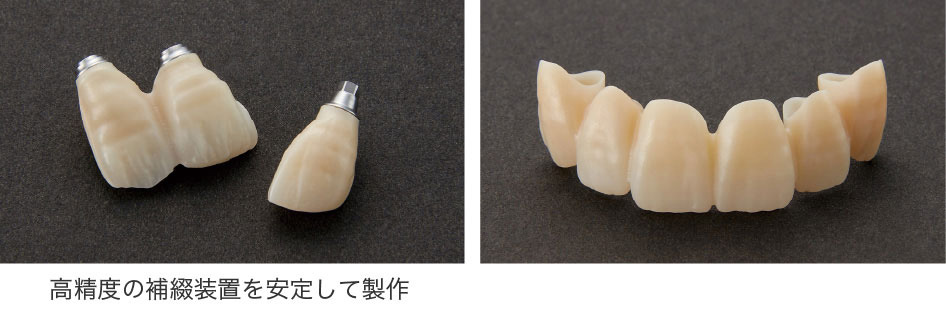

美しい加工面
加工時のブレが少なく美しい加工面が得られます。焼結後の調整が低減され作業の効率化に寄与します。

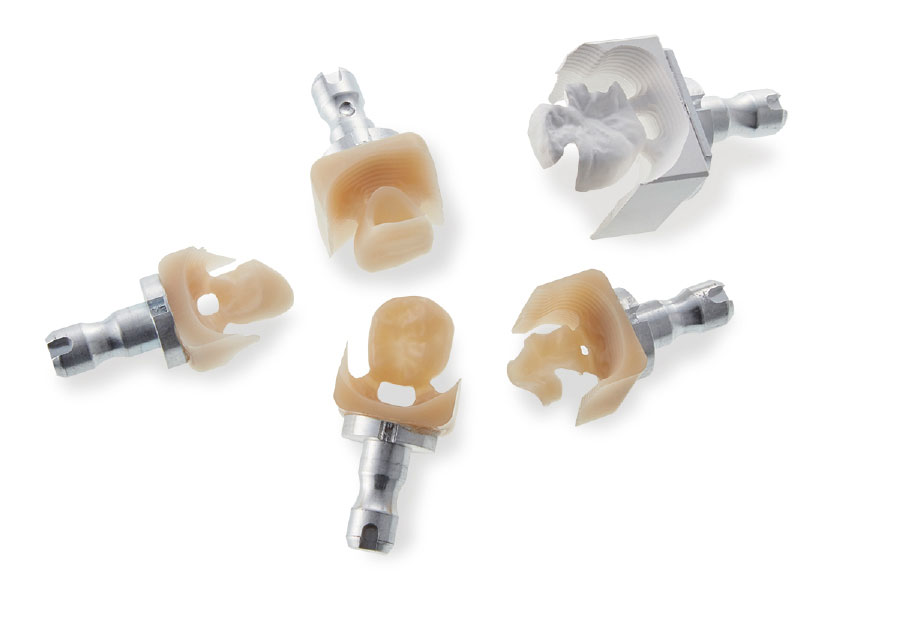

Sample Case
Disk
-

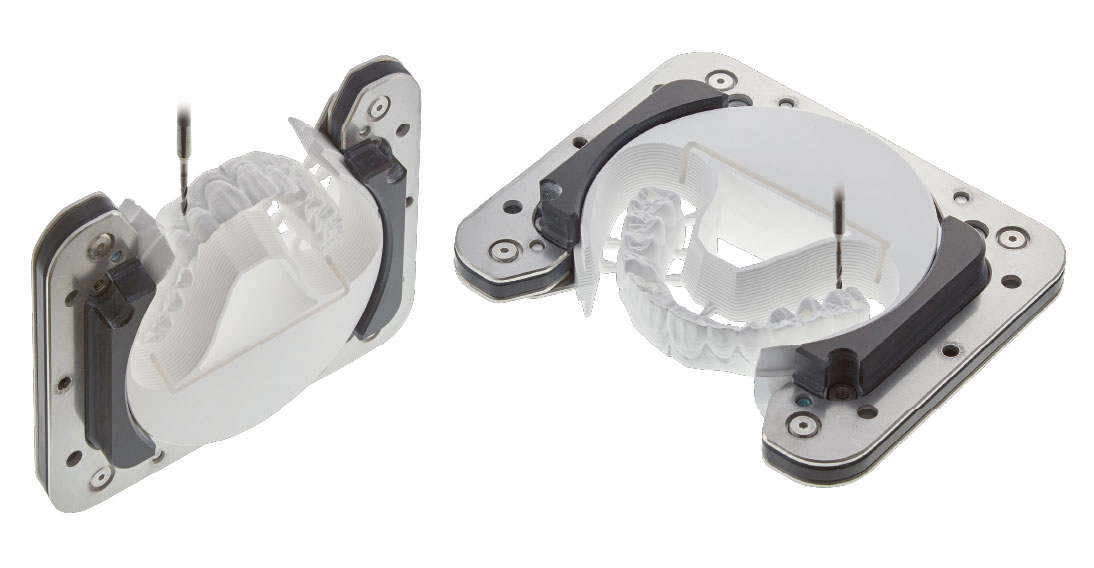

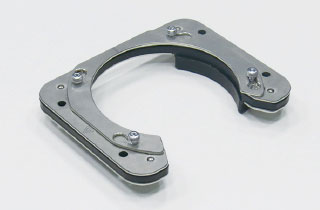

ディスク固定プレートC型により側方切削可能
ディスクを把持するプレートにC型を採用。上下からの加工に加え側方からの切削を可能とし、加工しづらいアンダーカット部分の精密加工が可能です。

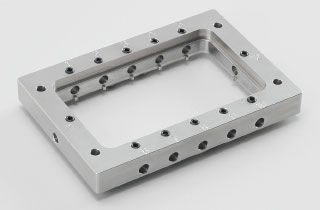

Block

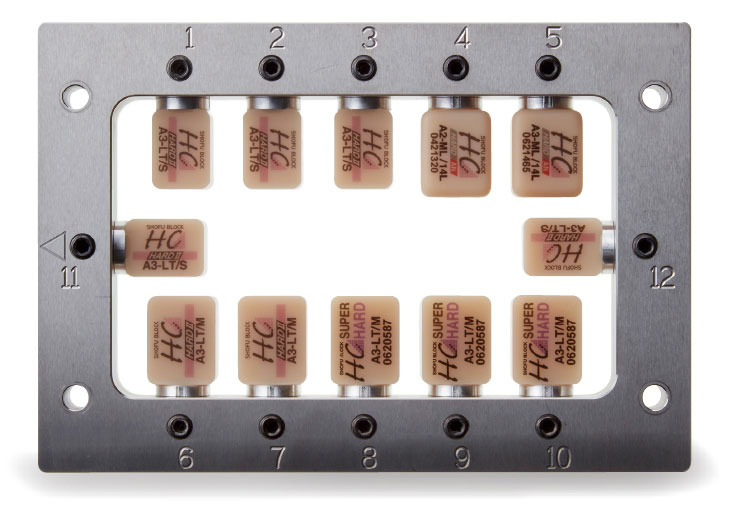

CAD/CAMブロック最大12個装着可能
一度に最大12個のブロックを装着できます。ブロックを差し替える手間を低減でき作業時間の短縮に寄与します。

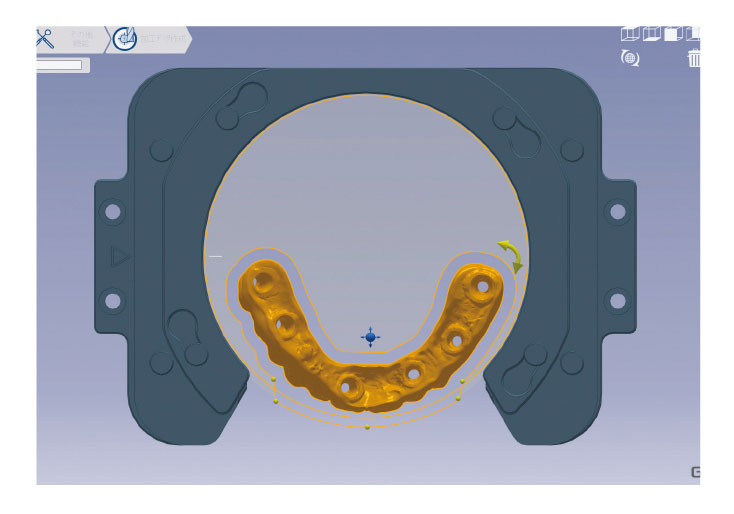

Software
-
GO2dental
独自の加工パスで高精度加工適合速度を追求した加工モード「スーパーファインモード」を標準搭載。薄いマージンラインも高精度に加工できます。
包装・仕様
-
-
MD-500S
【付属品】
- ミリングバーホルダ・チャックφ4 各10個
- 専用スパナ 2個
- トルクグリップ(1.4N)
- ブロック固定プレート
- ディスク固定プレートC型
- ホルダ固定治具(工具キャップ付き)
※別途集塵機および調整料、送料が必要です。
※5年目までの保守契約が必要です。【別売品】
- ブロック固定プレート
- ディスク固定プレートC型
- ミリングバーホルダ
- チャックΦ4
- ホルダ固定治具
- 増圧ユニット(※)
※エア圧は0.6~0.7MPa必要となります。必要に応じて増圧ユニットをお求めください。
-
販売名
歯科用ミリングマシン
MD-500S -
一般的名称
歯科技工室設置型コンピュータ
支援設計・製造ユニット -
承認・認証・届出番号
一般医療機器 医療機器届出番号
13B2X10330000004
主な仕様 | |
---|---|
名称 | MD-500S |
設置動作環境 | 屋内(振動なきこと) 室温:0~40℃、湿度:20~75%RH 以下(結露なきこと) |
換気 | 吸引ユニットによる強制排気 |
加工条件 | ドライ加工 |
本体サイズ | 500(W)×740(D)×680(H)(mm) ※アジャスタ・集塵接続口除く |
本体質量 | 110(kg) |
制御軸数 | X・Y・Z・A・B(5軸) |
回転軸移動量 | A ±360°/B ±30° |
被削材質 | ハイブリッドレジン、ジルコニア |
対応ブロック | 歯科切削加工用ブロック ユニバーサルタイプ |
最大装着ブロック数 | 12個 |
最大ブロック寸法 | 15×15×18(mm) (12個使用の場合) |
対応ディスク | 歯科切削加工用ディスク |
最大積載ディスク数 | 1個 |
ディスク寸法 | Φ98.5×T10~35(mm) |
制御分解能 | X・Y・Z(直進軸)0.00005(mm) A・B(回転軸) 0.00005(°) |
対応ミリングバー | シャンク径:φ4(mm)、長さ:45~60(mm) |
ミリングバー収納本数 | 10(本) |
電源 | AC 100V/15A |
